Seri CD800 la se yon milti-fonksyon espesifik kondi AC ki devlope sou platfòm nouvo jenerasyon Kevo a. Avèk pèfòmans amelyore ak fonksyonalite ki pi rich, li pèmèt gwo -pèfòmans aktyèl kontwòl vektè motè asynchrone, ki pèmèt bati-nan kontwòl varyateur anti-balans, kontwòl bokit pwan, ak lòt kontwòl konplèks pwosesis levage. Seri sa a prensipalman kondui motè asynchrone epi yo itilize nan levage, tradiksyon, ak aplikasyon pou vire nan ekipman leve.
Karakteristik

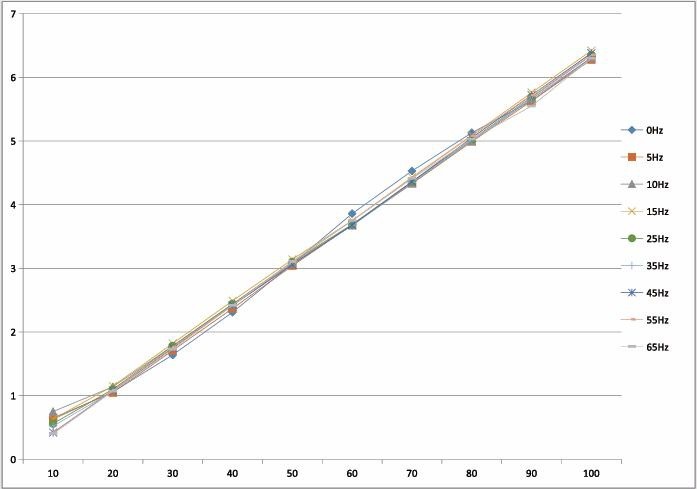

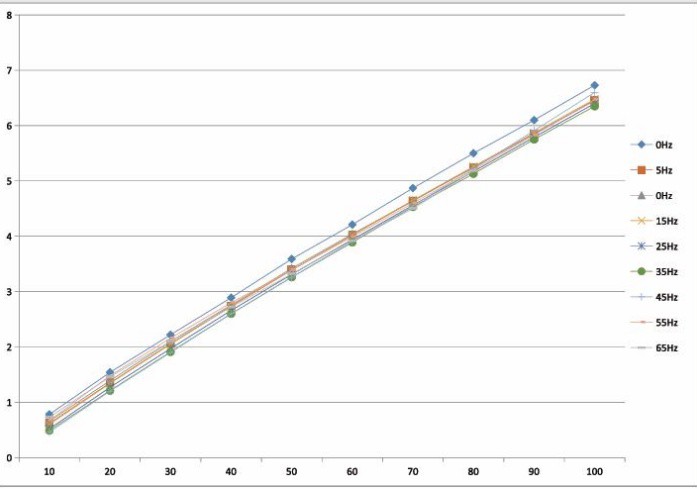

Nan mòd vektè bouk fèmen -, devyasyon linearite koupl la se nan 3%. Pwodiksyon koupl la estab, ak gwo -koupl frekans, sa ki pèmèt operasyon chaj ki estab nan ultra-vitès ki ba nan 0.01 Hz. Koupl ak mòd vitès yo ka fasil chanje.
1.Li idantifye avèk presizyon motè endiksyon asynchrone, sa ki pèmèt kontwòl vektè segondè -pèfòmans.
2.Li ajiste avèk presizyon paramèt motè pou câbles pouvwa long -sou chaj.
3.Li otomatikman idantifye direksyon siyal ankode anba kondisyon ankode, senplifye pwosesis la debogaj.

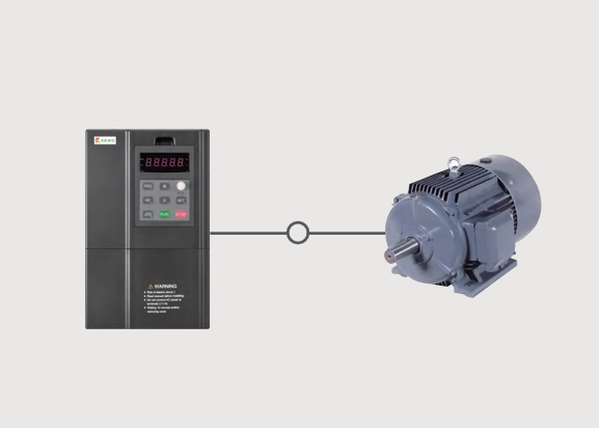

3 motè chanje fonksyon.
Yon sèl varyateur ka poukont kontwole twa motè ki responsab pou leve, vwayaje ak travèse. Li sipòte kontwòl sekans fren sou chak aks. Nan evènman an nan yon echèk varyateur, lòt aks ka pran plis pase, diminye D '. Anplis de sa, kantite varyateur ki nesesè pou chak aks ka redwi a yon sèl, sa ki pèmèt yo dwe itilize pa chanje ant aks.
Ankode a ka detekte fren looseness. Si varyateur la sispann men motè a pa fè sa, sistèm otomatikman kòmanse operasyon vitès zewo -, bay koupl ranvèse kenbe pou anpeche chaj la glise. (Efikas sèlman nan mòd vektè bouk fèmen-.
Espesifikasyon
|
Kategori |
Spesifikasyon |
|
Antre Voltage |
380V-460V, tolerans: ± 15% ~ 10% |
|
Antre frekans |
50/60Hz ±5% |
|
Sòti Frekans |
0-500Hz SVC / 0-500Hz VF |
|
Tanperati travay |
-10 degre ~ +40 degre (rediksyon pi wo pase 40 degre) |
|
Tanperati Depo |
-40 degre ~ +70 degre |
|
Altitid |
Jiska 4000m ak derating |
|
Imidite |
Mwens pase oswa egal a 90% RH, pa gen kondansasyon |
|
Pwoteksyon |
IP20, fanatik-refwadi |
|
Segondè koupl |
Efektif nan vitès ki ba |
|
Kontwòl vitès |
Ajisteman vitès motè egzak |
|
Kòmanse -koupl |
0.25Hz/150% (SVC), 180% (FVC) |
|
Pwoteksyon Surcharge |
Segondè manyen chaj pasajè |
|
Antre analòg |
AI1: +10V ±10V, AI2: +10V ±10V |
|
Sòti analòg |
AO1: 0-10V / 0-20mA |
|
Antre dijital |
10-bit estanda, RS485 kominikasyon |
Dimansyon
| Figi 1 | Figi 2 | Figi 3 |
| Figi4 | Figi5 | Figi6 |
Figi 1: Mi-inite yo monte
Figi 2: Mi-inite yo monte
Figi 3: Inite ki monte-mi yo pa gen yon reyaktè DC entegre-
Figi 4: Inite kabinè yo ka opsyonèlman gen yon reyaktè DC bati-
Figi 5: Inite kabinè yo pa gen yon reyaktè DC ki entegre-
Figi 6: Inite kabinè yo ka opsyonèlman gen yon reyaktè DC bati-
|
Espesifikasyon estriktirèl |
Dimansyon |
Egzanp Dyagram |
|||||
|
Gwosè A |
130 |
220 |
165 |
117 |
210 |
M4 |
Figi 1 |
|
Gwosè B |
160 |
260 |
190 |
147 |
245 |
M5 |
|
|
Gwosè C |
200 |
320 |
200 |
185 |
302 |
M6 |
|
|
Gwosè D |
38C |
210 |
170 |
365 |
M6 |
Figi 2 |
|
|
Gwosè E |
270 |
450 |
245 |
200 |
435 |
M6 |
|
|
Gwosè F |
300 |
520 |
265 |
220 |
500 |
M8 |
|
|
Gwosè G |
350 |
580 |
275 |
280 |
560 |
M8 |
|
|
Gwosè H |
400 |
620 |
300 |
320 |
600 |
M8 |
Figi3 |
|
400 |
590 |
300 |
370 |
200 |
M12 |
Figi4 |
|
|
Gwosè I |
460 |
700 |
320 |
400 |
680 |
M8 |
Figi3 |
|
460 |
950 |
320 |
430 |
240 |
M12 |
Figi4 |
|
|
Gwosè J |
500 |
1100 |
380 |
400 |
1015 |
M12 |
Figi5 |
|
500 |
1400 |
380 |
465 |
300 |
M12 |
Figi6 |
|
|
Gwosè K |
700 |
1220 |
390 |
600 |
1135 |
M12 |
Figi 5 |
|
700 |
1520 |
390 |
670 |
300 |
M12 |
Figi6 |
|
|
Gwosè L |
700 |
1350 |
390 |
600 |
1265 |
M12 |
Figi5 |
|
700 |
1650 |
390 |
670 |
300 |
M12 |
Figi6 |
|
Seleksyon modèl
|
Modèl varyateur |
Kapasite pouvwa kVA |
Antre aktyèl A |
Sòti aktyèl A |
Motè ki aplikab kW |
Câbles ak disjoncteurs |
|
|
Pwensipal chan de kous kab mm2 |
Chanjman lè (A) |
|||||
|
CD800-4T0.75GB |
0.75 |
1.6 |
3.4 |
2.1 |
2.5 |
10 |
|
CD800-4TG1.5GB |
1.5 |
2.8 |
5.2 |
3.8 |
2.5 |
16 |
|
CD800-4T2.2GB |
2.2 |
3.8 |
7.3 |
5.1 |
2.5 |
16 |
|
CD800-4T3.7GB |
3.7 |
6.8 |
11.9 |
9.0 |
4.0 |
25 |
|
CD800-4T5.5GB |
5.5 |
9.9 |
15 |
13 |
4.0 |
32 |
|
CD800-4T7.5GB |
7.5 |
13 |
19 |
17 |
4.0 |
40 |
|
CD800-4T11GB |
11 |
17 |
28 |
25 |
4.0 |
63 |
|
CD800-4T15GB |
15 |
24 |
35 |
32 |
6.0 |
63 |
|
CD800-4T18.5GB |
18.5 |
28 |
39 |
37 |
6.0 |
100 |
|
CD800-4T22GB |
22 |
34 |
47 |
45 |
10 |
100 |
|
CD800-4T30GB |
30 |
45 |
62 |
60 |
16 |
125 |
|
CD800-4T37GB |
37 |
57 |
77 |
75 |
25 |
160 |
|
CD800-4T45GB |
45 |
68 |
92 |
90 |
35 |
200 |
|
CD800-4T55GB |
55 |
83 |
113 |
110 |
35 |
200 |
|
CD800-4T75GB |
75 |
115 |
156 |
152 |
50 |
250 |
|
CD800-4T93GB |
93 |
134 |
180 |
176 |
75 |
250 |
|
CD800-4T110GB |
110 |
160 |
214 |
210 |
100 |
350 |
|
CD800-4T132GB |
132 |
192 |
256 |
253 |
150 |
400 |
|
CD800-4T160GB |
160 |
231 |
307 |
304 |
185 |
500 |
|
CD800-4T185GB |
185 |
266 |
352 |
350 |
150*2 |
600 |
|
CD800-4T200GB |
200 |
289 |
385 |
380 |
150*2 |
600 |
|
CD800-4T220GB |
220 |
324 |
430 |
426 |
150*2 |
600 |
|
CD800-4T250GB |
250 |
354 |
470 |
465 |
185*2 |
800 |
|
CD800-4T280GB |
280 |
396 |
525 |
520 |
185*2 |
800 |
|
CD800-4T315GB |
315 |
445 |
591 |
585 |
250*2 |
800 |
|
CD800-4T355GB |
355 |
495 |
654 |
650 |
325*2 |
800 |
|
CD800-4T400GB |
400 |
552 |
730 |
725 |
325*2 |
1000 |
