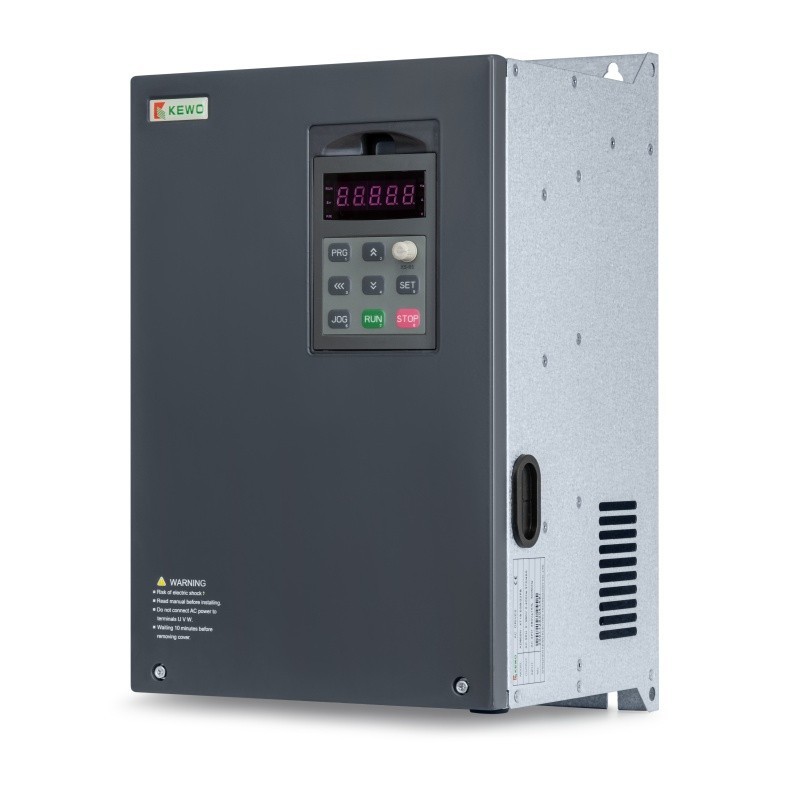

Se PV800 seri jeneral solè ponp dlo Inverter devlope ki baze sou seri AD800 motè varyateur la epi li fèt pou kondi ponp dlo AC twa faz, ki gen ladan ponp endiksyon AC oswa ponp efikasite segondè - lè l sèvi avèk teknoloji motè synchrone leman pèmanan (PMSM). Li gen anpil efikasite MPPT ki rive jiska 99.6%. Konpare ak griy-konekte oswa koupe-griyaj solè varyateur, li ofri plizyè fonksyon pwoteksyon motè epi li gen yon pri trè konpetitif.
Karakteristik
Bati-nan MPPT
Suivi pwen maksimòm pouvwa asire pwodiksyon pouvwa ki pi abondan nan panno solè ou yo ak maksimize pèfòmans chak jou nan ponp dlo ou yo.
Bati-nan Mezi koule ak Kalkil Koule San Sensor
Ou ka jwenn ak kalkile enèji sistèm sa a fasil pou detèmine solisyon pi bon nan -grid la, ak ekonomi enèji tipikman sòti nan 20% a 40%.
Fonksyon avanse otomatik kòmanse ak sispann
Lè gen ase pouvwa, varyateur la pral otomatikman kòmanse ak sispann.Nan zòn kote elektrisite trè enstab ak enprevizib, kiltivatè yo pa bezwen konte sou kadriyaj pouvwa a pou satisfè bezwen agrikòl yo.
Ponp miltip-fonksyon pwoteksyon espesifik
Tankou pwoteksyon faz motè kout sikwi, pwoteksyon frekans minimòm, ak anviwònman maksimòm aktyèl la.
Siveyans Remote
Avèk modil GPRS opsyonèl te ajoute, ou ka kontwole ak konfigirasyon varyateur ak paramèt aplikasyon yo nenpòt kote atravè modbus RTU.
Doub-mòd Antre
Konpatib ak DC ak AC pouvwa opinyon, ak yon ranje vòltaj opinyon ki ba ak lajè.
Espesifikasyon
|
Rekòmande MPPT Voltage Range |
Vmpp 131 a 350 VDC pou 1S (80V a 350VDC opinyon, 3PH110 a 220VAC pwodiksyon) |
|
Vmpp 280 a 375VDC pou 2T (150V a 350VDC opinyon, 3PH 220 a 240VAC pwodiksyon) |
|
|
Vmpp 486 a 750 VDC pou 4T (350V a 800VDC opinyon, 3PH 380 a 460VAC pwodiksyon) |
|
|
Voltaj Antre Rekòmande (Voc ak Vmmp) |
Voc 180 (VDC), Vmpp 155 (VDC) pou modèl 1S oswa ponp 110VAC |
|
Voc 355 (VDC), Vmpp 310 (VDC) pou modèl 2T oswa ponp 220VAC |
|
|
Voc 620 (VDC), Vmpp 540 (VDC) pou modèl 4T oswa ponp 380VAC |
|
|
Kalite motè |
Kontwòl pou motè sèrvo leman pèmanan ak ponp motè asynchrone. |
|
Antre pouvwa |
DC pouvwa soti nan etalaj solè oswa pouvwa AC griy |
|
Maksimòm DC pouvwa Antre |
450VDC pou pwodiksyon 220AC / 800VDC pou pwodiksyon 380VAC |
|
Rated Sòti Voltage |
3-faz, 110V/160V/220V.3-faz, 220V/380V/480V |
|
Gamme Frekans Sòti |
0 ~ 50/60Hz |
|
Efikasite MPPT |
97% |
|
Ranje Tanperati Anbyen |
Gtype varyateur ak ponp submersible, ak kalite P pou ponp jeneral. |
|
Kontwòl Ponp Solè |
MPPT (swiv pwen maksimòm pouvwa), CVT (swiv vòltaj konstan), |
|
Pèfòmans espesyal |
Operasyon oto/manyèl, pwoteksyon sèk kouri, pwoteksyon frekans ba sispann, opinyon minimòm pouvwa, pwoteksyon maksimòm aktyèl motè, kalkil koule, kalkil enèji pwodwi. |
|
Fonksyon Pwoteksyon |
Pwoteksyon pèt faz, pwoteksyon sikwi kout faz, pwoteksyon sikwi tè a faz, pwoteksyon sikwi antre ak pwodiksyon. |
|
Degre Pwoteksyon |
IP20, lè fòs refwadisman |
|
Kouri mòd |
MPPT oswa CVT |
|
Altitid |
Pi ba pase 1000m, pi wo pase 1000m, ba 1% pou chak 100m adisyonèl. |
|
Estanda |
CE, konsepsyon ki baze sou seri AD800 varyateur kontwòl vektè, plis spesifikasyon tanpri al gade manyèl operasyon varyateur kontwòl seri AD800. |
Seleksyon modèl
|
Modèl |
To Kouran |
Sòti Voltage (3PH VAC) |
Aplikab pou ponp |
Gwosè anbalaj |
MPPT vòltaj (VDC) |
Pwa (kg) |
|
PV800-2T3.7GM |
16A |
220V/240V |
3.7kw |
280*180*215 |
260 a 375 |
3 |
|
PV800-4T5.5GB |
13A |
380V-440V |
5.5KW |
320*215*250 |
486 a 750 |
4.3 |
|
PV800-4T7.5GB |
16A |
380V-440V |
7.5KW |
320*215*250 |
486 a 750 |
4.5 |
|
PV800-4T11GB |
25A |
380V-440V |
11KW |
390*275*285 |
486 a 750 |
6.5 |
|
PV800-4T15GB |
32A |
380V-440V |
15KW |
390*275*285 |
486 a 750 |
7 |
|
PV800-4T18.5GB |
38A |
380V-440V |
18.5KW |
445*205*315 |
486 a 750 |
10 |
|
PV800-4T22GB |
45A |
380V-440V |
22KW |
445*205*315 |
486 a 750 |
11 |
|
PV800-4T30GB |
60A |
380V-440V |
30KW |
545*395*370 |
486 a 750 |
14 |
|
PV800-4T37GB |
75A |
380V-440V |
37KW |
660*420*415 |
486 a 750 |
16 |
|
PV800-4T45GB |
90A |
380V-440V |
45KW |
660*420*415 |
486 a 750 |
27 |
|
PV800-4T55GB |
110A |
380V-440V |
55KW |
700*480*410 |
486 a 750 |
35 |
|
PV800-4T75GB |
150A |
380V-440V |
75KW |
700*480*410 |
486 a 750 |
35 |
|
PV800-4T93GB |
170A |
380V-440V |
93KW |
700*480*490 |
486 a 750 |
45 |
|
PV800-4T110GB |
210A |
380V-440V |
110KW |
700*480*490 |
486 a 750 |
51 |
|
PV800-4T132GB |
260A |
380V-440V |
132KW |
780*540*510 |
486 a 750 |
65 |
|
PV800-4T160GB |
300A |
380V-440V |
160KW |
780*540*510 |
486 a 750 |
136 |
|
PV800-4T185GB |
340A |
380V-440V |
185KW |
1130*580*570 |
486 a 750 |
141 |
|
PV800-4T200GB |
380A |
380V-440V |
200KW |
1130*580*570 |
486 a 750 |
180 |
|
PV800-4T220GB |
415A |
380V-440V |
220KW |
1130*580*570 |
486 a 750 |
185 |
|
PV800-4T250GB |
470A |
380V-440V |
250KW |
1250*780*580 |
486 a 750 |
225 |
|
PV800-4T280GB |
510A |
380V-440V |
280KW |
1250*780*580 |
486 a 750 |
225 |
|
PV800-4T315GB |
600A |
380V-440V |
315KW |
1250*780*580 |
486 a 750 |
230 |
|
PV800-4T355GB |
670A |
380V-440V |
355KW |
1380*780*580 |
486 a 750 |
310 |
