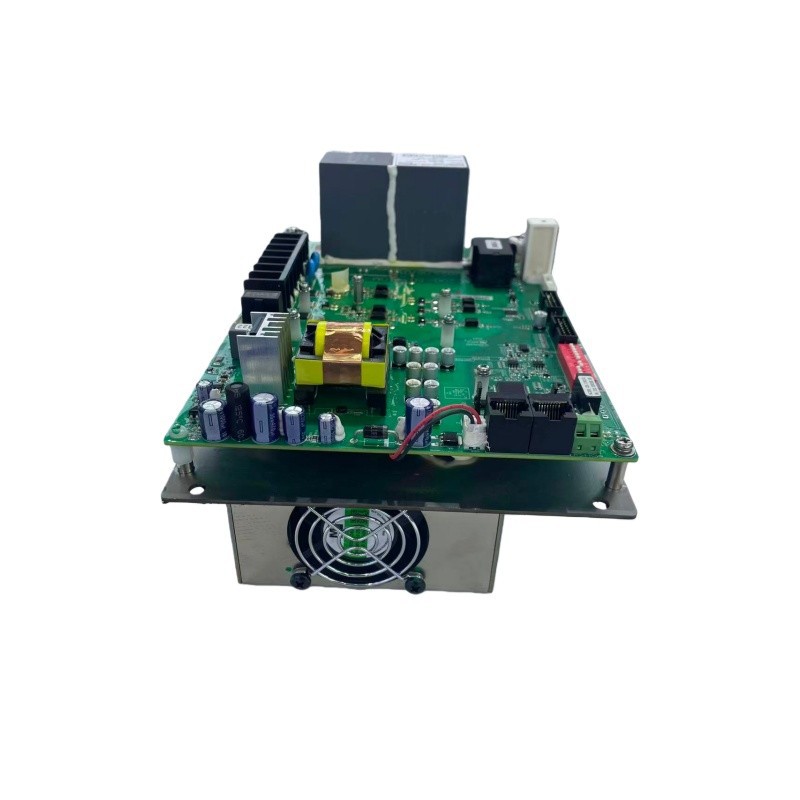

Seri AC200 a se yon chofè refrijerasyon milti COMPRESSOR devlope pa konpayi nou an. Envatè a prezante yon konsepsyon panèl -tip, konpatib ak enstalasyon tou de entegre ak miray-. Gwosè kontra enfòmèl ant li yo siyifikativman sove espas nan kabinè kontwòl elektrik la. Li kominike ak inite kontwòl prensipal la lè l sèvi avèk 485 (estanda pwotokòl Modbus). Senpleman konekte ak òdinatè lame a dapre idantifikasyon ki enpòtan, fè operasyon ak antretyen pi pratik. Yon tablo filtre EMC opsyonèl amelyore kapasite anti-entèferans epi redwi entèferans ekstèn. Anplis de sa nan yon fonksyon rele COMPRESSOR plis amelyore itilizasyon pwodwi.
Karakteristik
- Inite redresman an ak inite varyateur opere poukont yo. Lè w ajoute konpozan, ou ka chanje ant yon sèl-solisyon tablo ak solisyon topoloji transmisyon milti-nivo, reyalize yon varyete konbinezon pouvwa.
- Matche konplè ak modèl COMPRESSOR endikap pou asire pèfòmans optimal ak efikasite enèji ki pi wo.
- Konsepsyon kondansateur fim busbar amelyore faktè pouvwa a nan machin nan antye e li gen yon lavi sèvis mwayèn nan dis ane.
- Modèl divès kalite ka konfigirasyon ak aplikasyon, ki kouvri refwadisman lè, refwadisman likid, ak refrijeran pwodwi ranje konplè.
- Inite redresman an ka ranplase ak yon inite AFE pou reyalize fidbak enèji oswa kondisyon ki ba Harmony; kominikasyon an adopte yon solisyon izolasyon ak pi fò kapasite anti-entèferans.
- Aktif (THDI mwens pase 5%), pasif (THDI mwens pase 10%), ba flit aktyèl solisyon.
- Li ka itilize ak modil ekspansyon pouvwa nou an pou fasilman ogmante kapasite chaj 24V ak lòt ekipman pou pouvwa sistèm.
- Sipòte ajisteman paramèt klavye LCD ak kopye paramèt; konsepsyon pò rezo doub, yon sèl opinyon ak yon sèl pwodiksyon ka reyalize lè l sèvi avèk yon kab rezo inivèsèl, fè rezo fasil.
Espesifikasyon
|
Espesifikasyon pèfòmans |
||
|
Metòd kontwòl |
Asynchrone motè VF kontwòl |
Asynchrone motè SVC kontwòl |
|
Synchrone motè VVC kontwòl |
Synchrone motè SVC kontwòl |
|
|
Rezolisyon Anviwònman Frekans |
Antre dijital: 0.01Hz, opinyon analòg: 1/4096 nan frekans pwodiksyon maksimòm (12bit) |
|
|
Kòmanse koupl |
Asynchrone motè VF kontwòl: 150% 0.5Hz |
Asynchrone motè SVC kontwòl: 150% 0.25Hz |
|
Synchrone motè VVC kontwòl: 150% 1Hz |
Synchrone motè SVC kontwòl: 150% 1Hz |
|
|
Fonksyon kontwòl prensipal yo |
Kontwòl vitès, kontwòl koupl, vitès -kontwòl chanjman koupl, repwesyon survoltaj, suppression surkouran, limit koupl, koub S, idantifikasyon paramèt estatik, overexcitation, enèji -ekonomize kontwòl, repwesyon osilasyon, elatriye. |
|
|
Antre Voltage |
Twa-faz 380V-480V fluctuation pa depase ranje -20% ~ + 20%, ak pousantaj dezekilib la se<3% |
|
|
Espesifikasyon elektrik |
||
|
Antre frekans |
50/60Hz±5% |
|
|
Sòti Voltage |
0-Voltaj Antre |
|
|
Maksimòm Sòti Frekans |
Asynchrone motè: 500.0Hz, synchrone motè: 500.0Hz |
|
|
Karakteristik anviwònman an |
||
|
Tanperati Fonksyònman |
-30 degre ~+60 degre |
|
|
Tanperati Depo |
-40 degre ~+70 degre |
|
|
Itilizasyon Anviwònman |
Andedan kay la, soti nan limyè solèy la dirèk, san pousyè, gaz korozif ki ka pran dife, vapè dlo lwil, dlo pwòp, sèl, elatriye. |
|
|
Altitid |
Pa gen rediksyon frekans nan 4000 mèt, rediksyon frekans obligatwa pi wo a 4000 mèt |
|
|
Imidite |
Mwens pase 90% RH, pa gen ti gout dlo oswa jèl |
|
|
Nivo Pwoteksyon |
IP00 |
|
|
Antre ak Sòti |
||
|
Kominikasyon |
RS485 estanda |
|

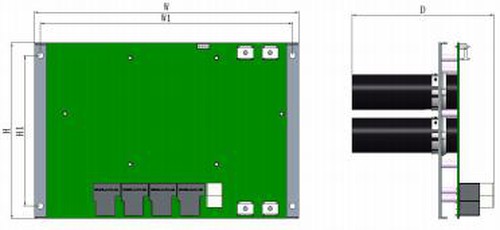

Dimansyon
|
Enstalasyon twou Pozisyon mm |
Dimansyon jeneral (mm) |
Pouvwa |
Montaj vis Boulon mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
252 |
150 |
264 |
175 |
126 |
45 KW |
M5 |
|
Enstalasyon twou Pozisyon mm |
Dimansyon jeneral (mm) |
Pouvwa |
Mounting boulon mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
192 |
150 |
204 |
175 |
129 |
5.5 KW |
M5 |
|
192 |
150 |
204 |
175 |
129 |
7.5 KW |
M5 |
|
252 |
150 |
264 |
175 |
143 |
11KW |
M5 |
|
252 |
150 |
264 |
175 |
143 |
15KW |
M5 |
|
150 |
252 |
231.3 |
264 |
185.5 |
18.5 KW |
M5 |
|
150 |
252 |
231.3 |
264 |
185.5 |
22 KW |
M5 |
|
Enstalasyon twou Pozisyon mm |
Dimansyon jeneral (mm) |
Pouvwa |
Montaj vis Boulon mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
150 |
252 |
175 |
264 |
153 |
22 KW |
M5 |
|
Enstalasyon twou Pozisyon mm |
Dimansyon jeneral (mm) |
Pouvwa |
Montaj vis Boulon mm |
|||
|
W1 |
H1 |
W |
H |
D |
||
|
252 |
150 |
264 |
175 |
141.5 |
37 KW |
M5 |
Seleksyon modèl
|
Modèl pwodwi |
Adaptab motè KW |
Kapasite pouvwa KVA |
Antre aktyèl A |
Sòti aktyèl A |
|
AC200-4T-22G |
20 |
52 |
57 |
45 |
|
AC200-4T-18.5G |
18.5 |
45 |
49.5 |
37 |
|
AC200-4T-15G |
15 |
42.8 |
41.3 |
32 |
|
AC200-4T-11G |
11 |
33.4 |
32.2 |
25 |
|
AC200-4T-7.5G |
7.5 |
22.8 |
21.9 |
17 |
|
AC200-4T-5.5G |
5.5 |
17.5 |
16.7 |
13 |
|
AC200-4T-7.5G |
7.5 |
22.8 |
21.9 |
17 |
|
AC200-4T-11G |
11 |
33.4 |
32.2 |
25 |
|
AC200-4T-15G |
15 |
42.8 |
41.3 |
32 |
|
AC200-4T-18.5G |
18.5 |
45 |
49.5 |
37 |
|
AC200-4T-22G |
22 |
52 |
57 |
45 |
|
AC200-4T-30G |
30 |
54 |
59 |
60 |
