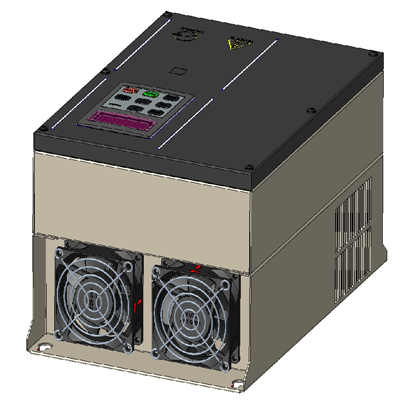

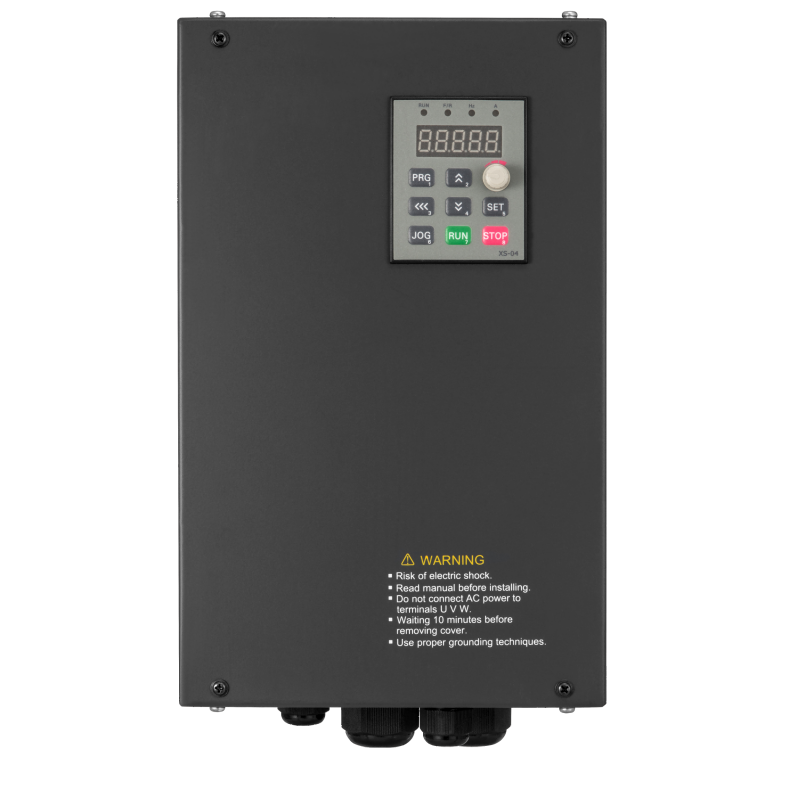

SD800 seri varyateur yo se multifonksyon segondè pwoteksyon AC kondwi ki fèt pou anviwònman endistriyèl piman bouk. Estrikti modilè yo senplifye enstalasyon ak antretyen, pandan y ap sipòte chanjman paramèt milti-motè pou akomode kondisyon operasyon divès ak konplèks. Konsepsyon otobis DC pataje a amelyore itilizasyon enèji ak diminye konsomasyon sistèm jeneral, sa ki fè kondui sa yo ideyal pou fabrikasyon entelijan ak liy pwodiksyon otomatik lè yo amelyore efikasite ak asire pèfòmans ekipman ki estab.
Karakteristik

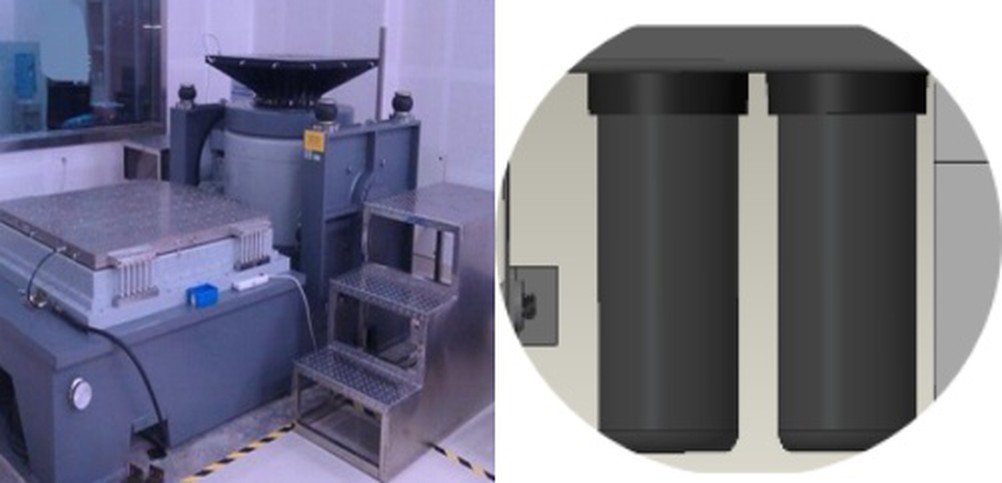

Tès sismik

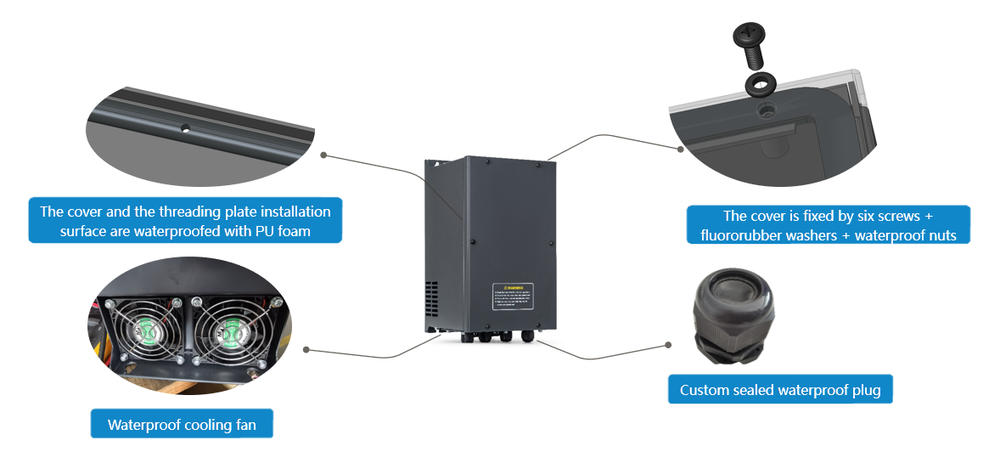

1.Konsepsyon kanal lè endepandan efektivman anpeche pousyè, enpurte ak lwil oliv antre nan varyateur la;
2.De gwo -vitès, doub boul portant enpèmeyab DC fanatik yo itilize, ak gwo volim lè ak tanperati ki ba monte nan machin nan antye.
Espesifikasyon
|
Pwojè |
Spesifikasyon |
|||
|
Karakteristik kontwòl |
Metòd kontwòl |
Louvri vektè bouk |
V/F kontwòl |
Vektè bouk fèmen* |
|

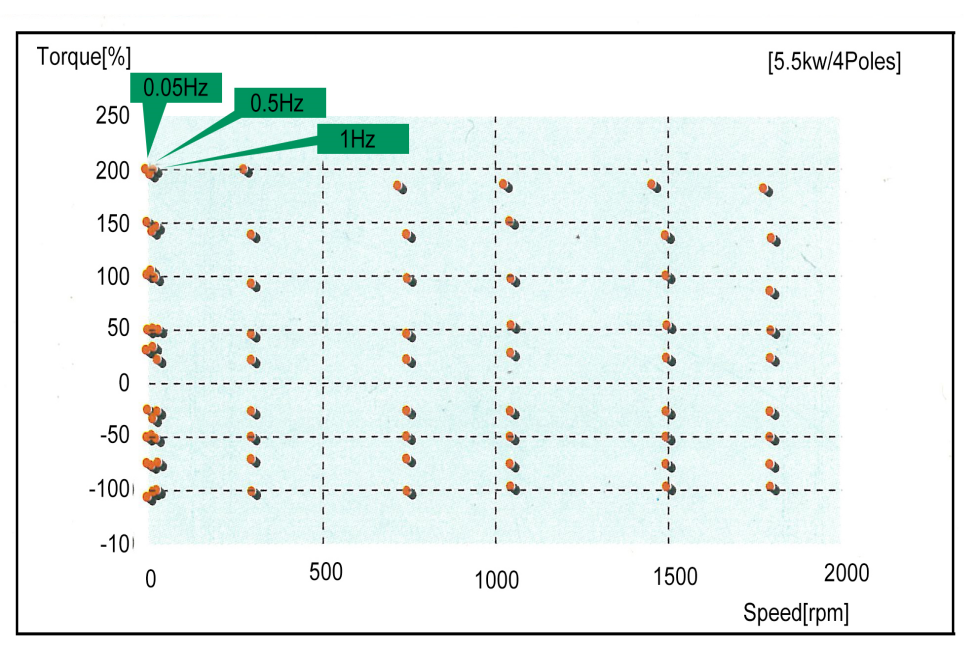

Kòmanse koupl |
0.5Hz 180% |
0.5Hz 150% |
0.00Hz 180% |
|
|
SpeedRange |
1:100 |
1:100 |
1:1000 |
|
|
Presizyon vitès fiks |
- |
- |
±0.02% |
|
|
Koupl presizyon |
- |
- |
±5% |
|
|
Kalite motè |
AC asynchrone motè, AC pèmanan leman synchrone motè (SD800S) |
|||
|
Konsepsyon fonksyonèl |
Frekans maksimòm |
Jeneral kontwòl vektè: 400Hz V/f kontwòl: 4000Hz |
||
|
Rezolisyon frekans |
Anviwònman dijital: 0.01Hz Anviwònman analòg: Frekans maksimòm × 0.025% |
|||
|
Frekans konpayi asirans |
0.5K-16KHz, frekans konpayi asirans lan ka otomatikman ajiste selon tanperati opere |
|||
|
Metòd Anviwònman Frekans |
Operasyon panèl, analòg AI1, AI2, potansyomèt panèl, tèminal UP/DN kontwòl, kontwòl kominikasyon, PLUS frekans batman kè |
|||
|
Akselerasyon ak ralantisman karakteristik |
Lineyè oswa S-koub akselerasyon/decelerasyon mòd Ranje tan: 0.0-65000S |
|||
|
V/F koub |
Twa metòd: lineyè, milti-pwen, ak N-pouvwa |
|||
|
Separasyon V/F |
2 fason: separasyon konplè, semi-separasyon |
|||
|
Kapasite frenaj DC |
Frekans frenaj DC: 0.0-300Hz DC frenaj aktyèl: 0.0% -100% |
|||
|
Inite dinamik frenaj |
4T22G ak pi ba a estanda entegre -inite fren 4T30G-4T55G opsyonèl entegre oswa ekstèn |
|||
|
Kontwòl Jog |
Gamme frekans jog: 0.0-50.0Hz, tan akselerasyon / ralantisman jog: 0.0-6500S |
|||
|
Bati-nan PID |
Li bon pou reyalize kontwòl fèmen -bouk presyon, koule, tanperati, elatriye. |
|||
|
PLC milti-vitès |
Yo ka reyalize 16 etap vitès atravè bati-nan PLC oswa tèminal kontwòl |
|||
|
Otobis DC komen |
Plizyè varyateur pataje menm otobis DC a, ak enèji otomatikman balanse |
|||
|
Regilatè Voltage otomatik (AVR) |
Lè vòltaj griy la chanje, li ka otomatikman kenbe vòltaj pwodiksyon an ki estab |
|||
|
Kapasite Surcharge |
G tip: 150% rated aktyèl pou 60 segonn; 180% rated aktyèl pou 3 segonn; P tip: 120% rated aktyèl pou 60 segonn; 150% rated aktyèl pou 3 segonn |
|||
|
Overvoltage ak Overspeed Stall Control |
Otomatikman limite aktyèl la ak vòltaj pandan operasyon an pou anpeche souvan surkouran ak pwoteksyon survoltaj |
|||
|
Vit aktyèl fonksyon limite |
Minimize defo surkouran, asire ke modil la pa domaje otank posib, epi pwoteje operasyon nòmal varyateur la. |
|||
|
Limitasyon koupl ak kontwòl |
Karakteristik "excavator" la otomatikman limite koupl la pandan operasyon an pou anpeche souvan twonpe twòp kouran; mòd kontwòl vektè a ka reyalize kontwòl koupl. |
|||
|
Fonksyon kontwòl distribisyon |
Mete tan an distribisyon sèl ak tan an kouri akimile nan machin nan tout antye. |
|||
|
4 Ansanm Paramèt Motè |
Ka reyalize kontwòl chanje nan 4 gwoup motè, ak mòd kontwòl opsyonèl |
|||
|
Sous Kòmandman |
Panèl operasyon, tèminal kontwòl, anviwònman kominikasyon seri, epi yo ka reyalize chanjman mityèl. |
|||
|
Sous frekans |
Anviwònman dijital, vòltaj analòg, aktyèl analòg, anviwònman batman kè, kominikasyon seri, adisyon sous frekans oksilyè oswa soustraksyon, epi yo ka chanje ant yo. |
|||
|
Fonksyon Pwoteksyon |
Pouvwa -sou deteksyon kout sikwi motè, pwoteksyon pèt faz antre ak pwodiksyon, pwoteksyon surkouran, pwoteksyon sou vòltaj, pwoteksyon anba vòltaj, pwoteksyon surchof, pwoteksyon surcharge |
|||
|
Anviwònman |
Nivo Pwoteksyon |
IP54/IP65 (rezèvasyon obligatwa) |
||
|
Tanperati anbyen |
-10 degre -+40 degre Itilize nan derating ant 40 degre ak 50 degre. Pou chak ogmantasyon 1 degre, aktyèl pwodiksyon rated ap diminye pa 1%. |
|||
|
Altitid |
Anba 1000m, lè altitid la depase 1000m, evalyasyon an dwe derated pa 1% pou chak ogmantasyon 100m nan altitid. |
|||
|
Depo |
-40-+70 degre |
|||

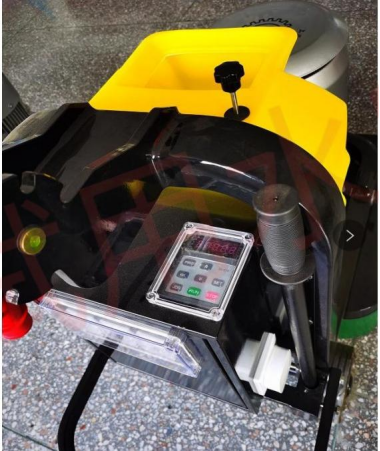

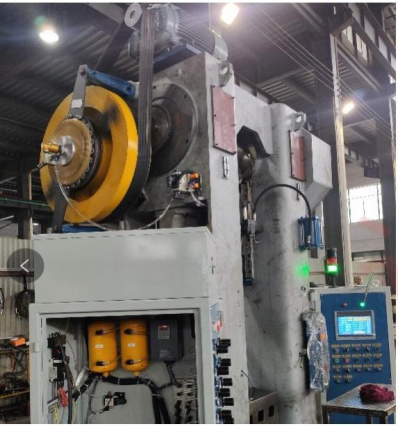

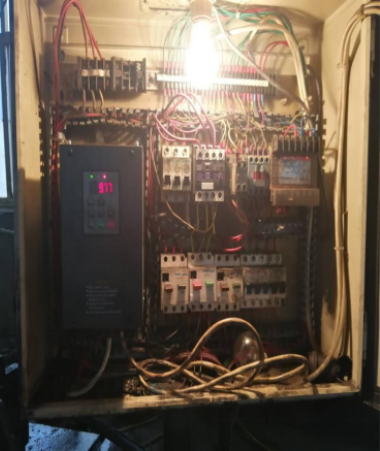

Senaryo aplikasyon

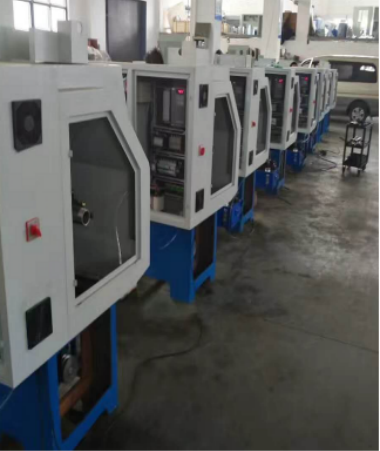

CNC machin zouti metal fil desen machin
Dimansyon
|
Modèl |
Dimansyon |
Dimansyon enstalasyon |
||||
|
Pouvwa KW |
Longè H mm |
Lajè W mm |
Segondè D mm |
Long H1 mm |
Lajè W1 mm |
Montaj vis |
|
2T Seri |
||||||
|
0.75/2.2 |
230 |
130 |
177 |
215 |
90 |
M5 |
|
3.7 |
260 |
140 |
155 |
248 |
122 |
M5 |
|
5.5/7.5 |
310 |
160 |
180 |
300 |
125 |
M5 |
|
4T Seri |
||||||
|
0.75/2.2 |
230 |
130 |
177 |
215 |
90 |
M5 |
|
3.7/ 5.5/7.5 |
260 |
140 |
155 |
248 |
122 |
M5 |
|
11/15 |
310 |
160 |
180 |
300 |
125 |
M5 |
|
18.5/22 |
330 |
225 |
190 |
310 |
200 |
M6 |
|
30/37 |
430 |
270 |
255 |
220 |
414 |
M6 |
|
45/55 |
520 |
320 |
275 |
500 |
260 |
M6 |
|
75/93/110 |
640 |
400 |
299 |
600 |
320 |
M6 |
Seleksyon modèl
|
Modèl varyateur |
Kapasite pouvwa kVA |
Antre Kouran A |
Kouran Sòti A |
Adaptab motè |
|
|
kW |
HP |
||||
|
SD800N-4T11GB |
17 |
26 |
25 |
11 |
15 |
|
SD800N-4T15GB |
21 |
35 |
32 |
15 |
20 |
|
SD800N-4T18.5GB |
24 |
39 |
37 |
18.5 |
25 |
|
SD800N-4T22GB |
30 |
47 |
45 |
22 |
30 |
|
SD800-4T30G |
40 |
62 |
60 |
30 |
40 |
|
SD800-4T37G |
57 |
76 |
75 |
37 |
50 |
|
SD800-4T45G |
69 |
92 |
91 |
45 |
60 |
|
SD800-4T55G |
85 |
113 |
112 |
55 |
75 |
|
SD800-4T75G |
127 |
139 |
150 |
75 |
100 |
|
SD800-4T93G |
150 |
164 |
176 |
93 |
125 |
|
SD800-4T110G |
179 |
196 |
210 |
110 |
150 |
